       申请号：201710048620.6
       申请人：中国工程物理研究院上海激光等离子体研究所
       发明人：叶君建 王寯越 舒桦 邓文 涂昱淳 谢志勇 杨艳萍 孟建伟 陈斌 翁祖谦 唐大勇 贾果 方智恒 夏淼 张帆 贺芝宇 黄秀光 傅思祖 毛河光

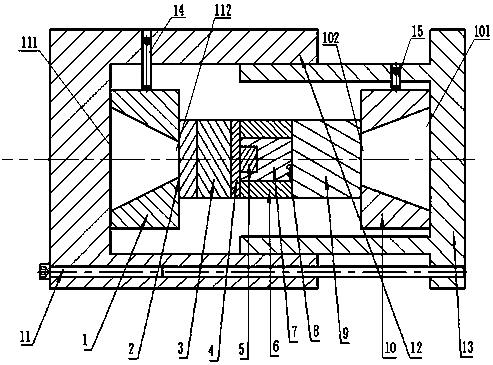

       摘要： 本发明公开了一种用于激光加载高压研究的新型金刚石压腔，包括前支架、烧蚀层、前金刚石、遮光层、标准样品、密封圆环、待测材料、测压样品、后金刚石、后支架、螺钉、前外壳和后外壳，前支架通孔、前金刚石、标准样品、密封圆环、后金刚石、后支架通孔均同轴设置，通过旋转第一螺钉移动前、后金刚石，前、后金刚石之间的相对靠近运动挤压密封圆环和待测材料，由于金刚石硬度高几乎不变形，而密封圆环和待测材料发生压缩变形而产生压力，测压样品由于压力变化导致荧光波长移动的原理测量待测材料的压力，本发明用于激光加载高压实验研究中，获得待测材料在宽广温度/压力区间的状态方程数据，可广泛应用于物理，化学以及地球科学等研究领域。        主权利要求：1.一种用于激光加载高压研究的新型金刚石压腔，包括外壳，其特征在于，所述外壳包括前外壳（12）和后外壳（13），在所述前外壳（12）和后外壳（13）之间包裹有内部结构，所述内部结构包括前支架（1）、烧蚀层（2）、前金刚石（3）、遮光层（4）、标准样品（5）、密封圆环（6）、待测材料（7）、测压样品（8）、后金刚石（9）和后支架（10），所述前支架（1）上设有第一通孔（111）和第二通孔（112），所述第一通孔（111）紧贴前外壳（12）的内腔壁，在所述第二通孔（112）上依次设有烧蚀层（2）、前金刚石（3）和遮光层（4），所述烧蚀层（2）设置在前金刚石（3）的一侧，所述遮光层（4）镀在前金刚石（3）的另一侧；所述后支架（10）上设有第三通孔（101）和第四通孔（102），所述第三通孔（101）紧贴后外壳（13）的内腔壁，在所述第四通孔（102）上设有后金刚石（9），在所述后金刚石（9）和遮光层（4）的接触面上设有密封圆环（6），在所述密封圆环（6）中填充有待测材料（7），所述前支架（1）、前金刚石（3）、标准样品（5）、密封圆环（6）、待测材料（7）、后金刚石（9）、后支架（10）均同轴设置，通过第一螺钉（11）依次将前外壳（12）、内部结构和后外壳（13）之间固定连接，在所述前外壳上设有第二螺钉（14），在所述后外壳上设有第三螺钉（15），所述第二螺钉（14）将前支架固定在前外壳上，所述第三螺钉（15）将后支架固定在后外壳上。
