　　申请号：201611090715.6
　　申请人：广西玉柴机器股份有限公司
　　发明人：刘运智 杨贻计 周春林

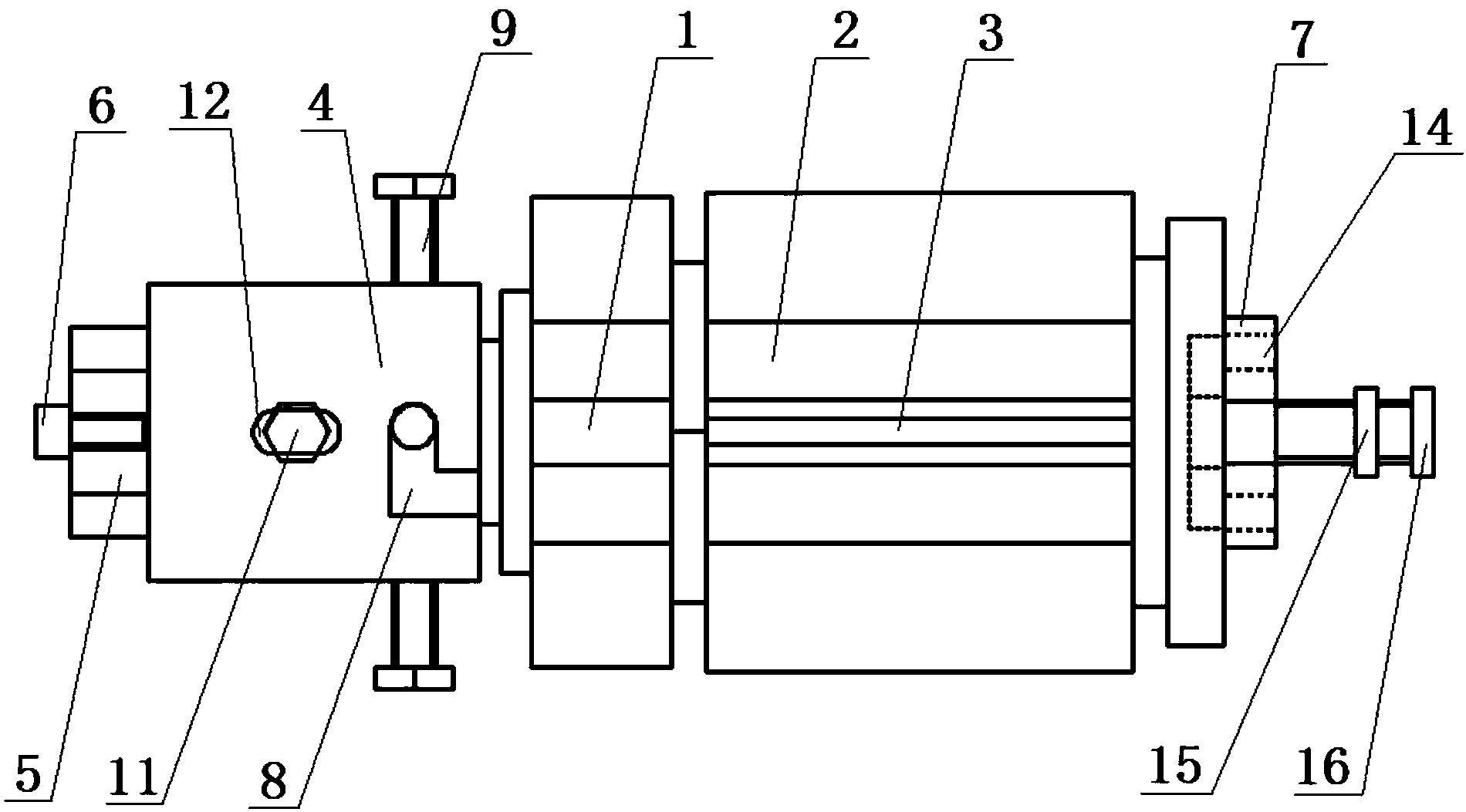

　　摘要： 本发明公开了一种珩磨头金刚石珩磨条归圆的快速定心机构，包括位于珩磨头两端的分别用于涨出粗珩磨条的前定位机构和用于涨出精珩磨条的后定位机构，所述的前定位机构包括与珩磨头一端相连的前定位套和位于该前定位套内并可其轴向运动的压块组件以及插接于所述前定位套外侧一端的前定位中心套，所述前定位中心套外围的前定位套上设有至少两个可与所述压块组件相连并推动其轴向位移的调整螺栓；所述的后定位机构包括插接于珩磨头另一端的后定位中心套以及位于该后定位中心套外侧一端的用于推动珩磨头推杆轴向位移的反顶机构。本发明结构简单，解决了珩磨头归圆前定心位加工困难的问题，实现快速定位归圆金刚石珩磨条的目的。 　　主权利要求：1.一种珩磨头金刚石珩磨条归圆的快速定心机构，其特征在于，包括位于珩磨头(1)两端的分别用于涨出粗珩磨条(2)的前定位机构和用于涨出精珩磨条(3)的后定位机构，所述的前定位机构包括与珩磨头(1)一端相连的前定位套(4)和位于该前定位套(4)内并可其轴向运动的压块组件以及插接于所述前定位套(4)外侧一端的前定位中心套(5)，所述前定位中心套(5)外围的前定位套(4)上设有至少两个可与所述压块组件相连并推动其轴向位移的调整螺栓(6)；所述的后定位机构包括插接于珩磨头(1)另一端的后定位中心套(7)以及位于该后定位中心套(7)外侧一端的用于推动珩磨头(1)推杆轴向位移的反顶机构。
　　2.根据权利要求1所述的一种珩磨头金刚石珩磨条归圆的快速定心机构，其特征在于，所述的前定位套(4)一端设有至少两个与珩磨头(1)的卡销相适配的卡位口(8)，并且，所述的卡位口(8)自所述前定位套(4)端面沿其轴向内凹，然后沿该前定位套(4)的径向旋转形成一呈“L”字形的缺口。
　　3.根据权利要求1所述的一种珩磨头金刚石珩磨条归圆的快速定心机构，其特征在于，在靠近所述珩磨头(1)一端的前定位套(4)外围对称设有至少两个可防止前定位套(4)旋转的锁紧螺钉(9)。
　　4.根据权利要求1或2或3所述的一种珩磨头金刚石珩磨条归圆的快速定心机构，其特征在于，所述的压块组件包括横向布置于前定位套(4)内的可推动珩磨头(1)的推杆轴向位移的压块(10)和可拆卸的安装在该压块(10)两端的限位螺钉(11)。
　　5.根据权利要求4所述的一种珩磨头金刚石珩磨条归圆的快速定心机构，其特征在于，所述的限位螺钉(11)沿所述的前定位套(4)径向延伸至前定位套(4)的外围，并且，所述的前定位套(4)上设有与所述限位螺钉(11)相适配的用于限制所述压块(10)行程的限位口(12)。
　　6.根据权利要求4所述的一种珩磨头金刚石珩磨条归圆的快速定心机构，其特征在于，所述的压块(10)为两端呈圆弧状、中间平行的扁圆柱体，所述压块(10)的中心设有一与珩磨头(1)的推杆同轴布置的可用于安装螺钉的螺纹孔(13)。
　　7.根据权利要求1所述的一种珩磨头金刚石珩磨条归圆的快速定心机构，其特征在于，所述的后定位中心套(7)外侧端面上设有至少两个对称布置的用于取出该后定位中心套(7)的拔拉螺栓孔(14)。
　　8.根据权利要求1所述的一种珩磨头金刚石珩磨条归圆的快速定心机构，其特征在于，所述的反顶机构包括与所述后定位中心套(7)同轴布置并固定连接于该后定位中心套(7)一端的螺母(15)和旋接在该螺母(15)上的反顶螺栓(16)。
　　9.根据权利要求8所述的一种珩磨头金刚石珩磨条归圆的快速定心机构，其特征在于，所述的反顶螺栓(16)上与所述螺母(15)相连的一端设有一与珩磨头(1)的推杆同轴布置的用于定位珩磨头(1)的推杆的定位中心孔。
