　　申请号：201520634321.7
　　申请人：河南省亚龙超硬材料有限公司
　　发明人：李东杰 王因友

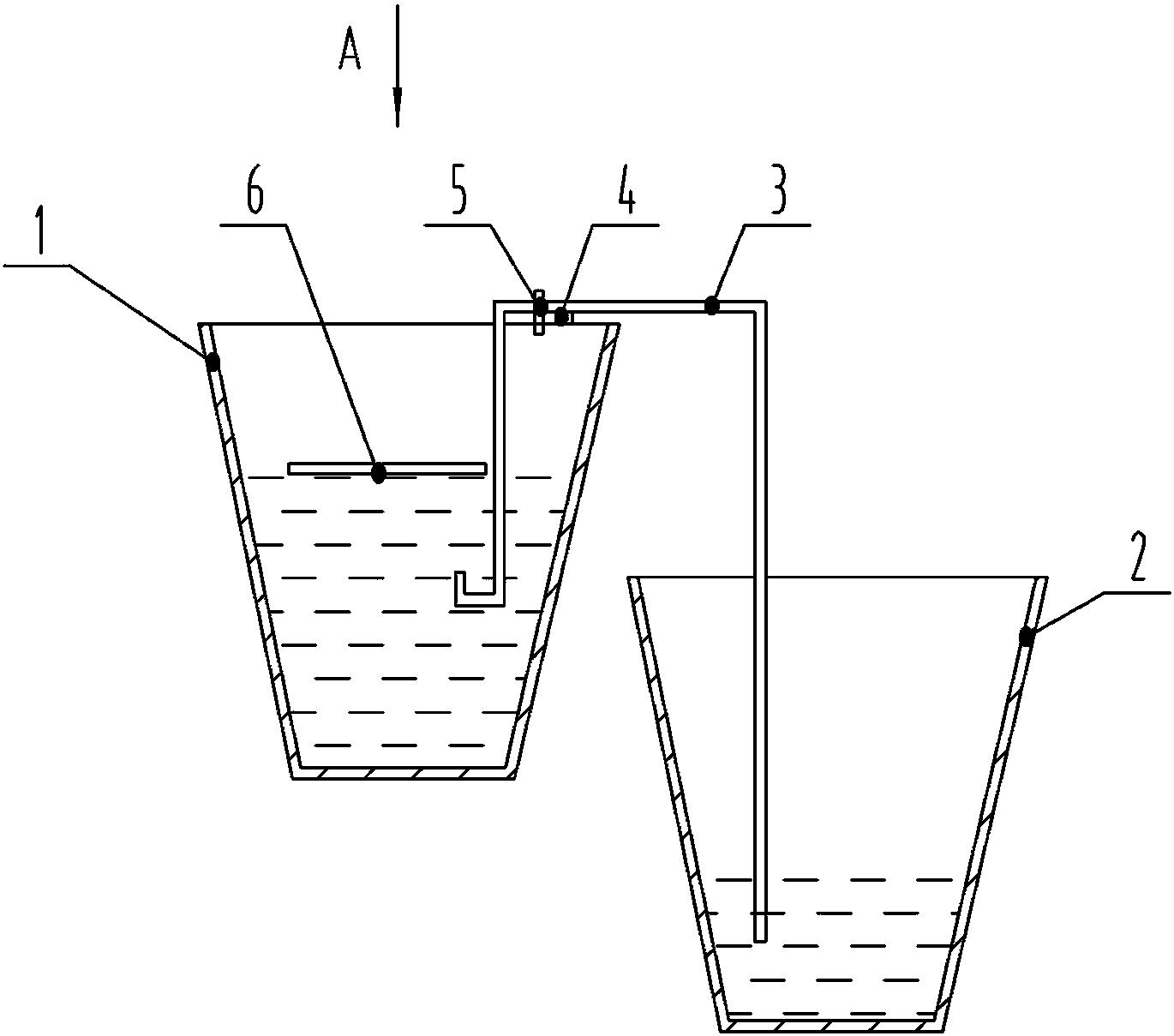

　　摘要：本实用新型属于金刚石微粉加工技术领域，特别是涉及一种金刚石微粉料液分离装置。包括上下错开设置的桶体Ⅰ和Ⅱ，还包括虹吸管及其支架，虹吸管固定在支架上，并通过支架搭接在桶体Ⅰ的敞口部，虹吸管插入桶体Ⅰ一端的端部为“凹”字形结构，且位于上下液层之间，其另一端竖直向下插入到桶体Ⅱ内；所述桶体Ⅰ的液面上同时设有浮动块。本实用新型对静置后的混合液影响小，液面波动也小，抽出混合液品质较高，通过改变虹吸管管径大小，可以调整虹吸作用力的大小，对物料的抽吸力量也容易控制。 　　主权利要求：1.一种金刚石微粉料液分离装置，包括上下错开设置的桶体Ⅰ和Ⅱ，其特征是：还包括虹吸管及其支架，虹吸管固定在支架上，并通过支架搭接在桶体Ⅰ的敞口部，虹吸管插入桶体Ⅰ一端的端部为“凹”字形结构，且位于上下液层之间，其另一端竖直向下插入到桶体Ⅱ内。
　　2.根据权利要求1所述的金刚石微粉料液分离装置，其特征是：所述桶体Ⅰ的液面上同时设有浮动块。
　　3.根据权利要求2所述的金刚石微粉料液分离装置，其特征是：所述浮动块为网格状结构。
　　4.根据权利要求1所述的金刚石微粉料液分离装置，其特征是：所述虹吸管通过卡环及紧固件固定安装在支架上。
