　　申请号：201520012877.2
　　申请人：广东奔朗新材料股份有限公司
　　发明人：杨嘉春 钟剑明 刘泓

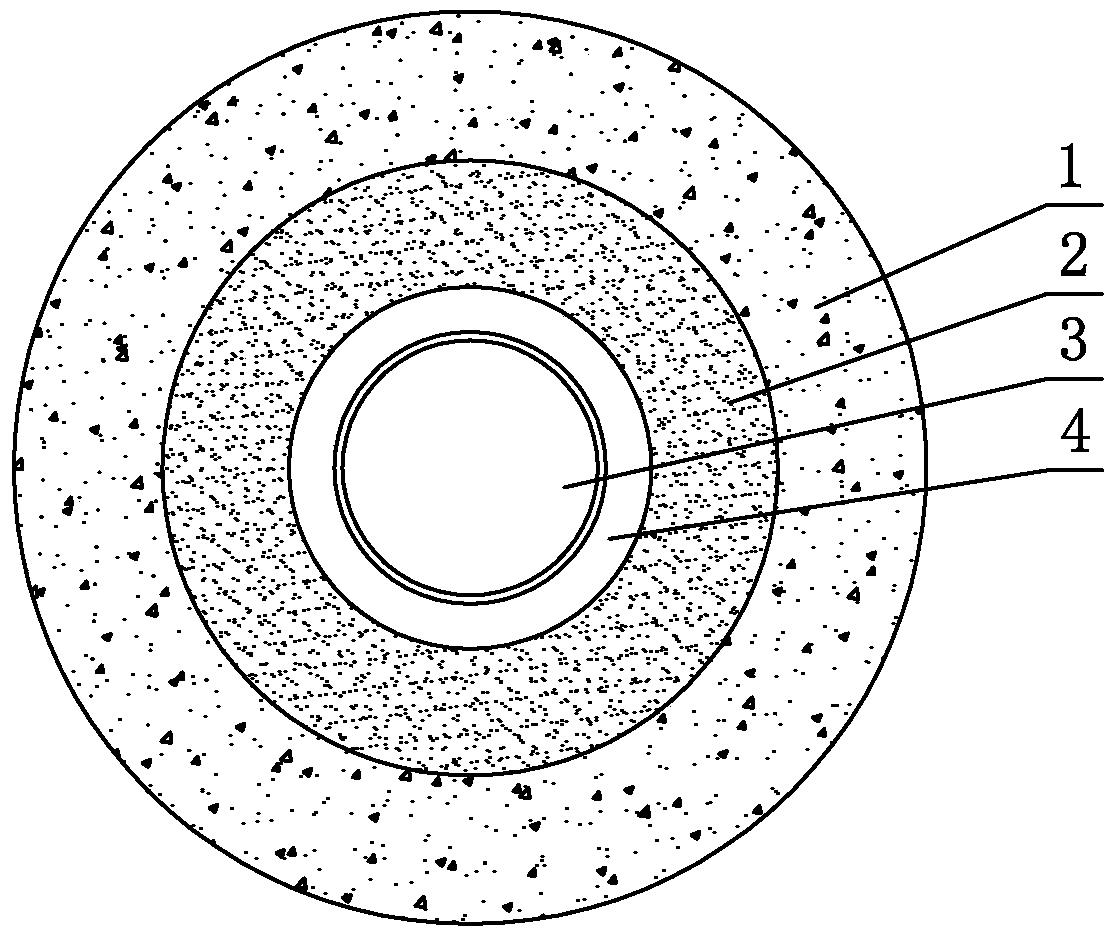

　　摘要：一种双环式金刚石砂轮，包括相互配合的环形磨料层和环形基体，其特征在于：所述磨料层由外环层的粗磨层和内环层的精磨层组成，磨料层平面与基体平面对应固接。本结构的树脂砂轮可先后对工件进行粗磨和精磨加工：加工时，工件先接触粗磨层进行粗磨加工，加工完的部分随即接触精磨层，并进行精磨加工，保证加工时加工精度和对刀等的一致性，有效提高加工效率和加工精度。此外，粗磨层和精磨层的加工精度不同，因此可实现工件粗磨和精磨加工的一次性完成，无需停机更换砂轮，有效减少了工件的加工次数，显著提高了加工效率。用户还可根据加工要求，随时更换不同磨料粒度、硬度和厚度的粗磨层和/精磨层，以满足各种需要。 　　主权利要求：1.一种双环式金刚石砂轮，包括相互配合的环形磨料层和环形基体(4)，其特征在于：所述磨料层由外环层的粗磨层(1)和内环层的精磨层(2)组成，磨料层平面与基体(4)平面对应固接。
　　2.根据权利要求1所述的双环式金刚石砂轮，其特征在于：所述粗磨层(1)与精磨层(2)之间紧密接触。
　　3.根据权利要求2所述的双环式金刚石砂轮，其特征在于：所述磨料层平面设置有若干环形燕尾凸起(6)，配合装配于基体(4)平面上对应设置的环形燕尾槽(5)内； 或者，所述磨料层上设置有若干沉孔，基体(4)对应设置有螺孔，通过螺钉实现固接； 或者，所述磨料层平面与基体(4)平面通过粘胶(6)粘合固定。
　　4.根据权利要求3所述的双环式金刚石砂轮，其特征在于：所述磨料层和基体(4)的轴线上分别设置有中心孔，基体(4)上的中心孔(3)孔径比磨料层的中心孔小。
　　5.根据权利要求4所述的双环式金刚石砂轮，其特征在于：所述基体(4)外径比磨料层外径小。
　　6.根据权利要求1-5任一项所述的双环式金刚石砂轮，其特征在于：所述磨料层为更换式设置。
　　7.根据权利要求6所述的双环式金刚石砂轮，其特征在于：所述基体(4)为金属合金材料。
