超硬材料网

       受美国空军科学研究署资助，巴西圣保罗大学、秘鲁国立工程大学等合作，分析了激光辐照条件对金刚石氮空位中心（NV）生成的影响。

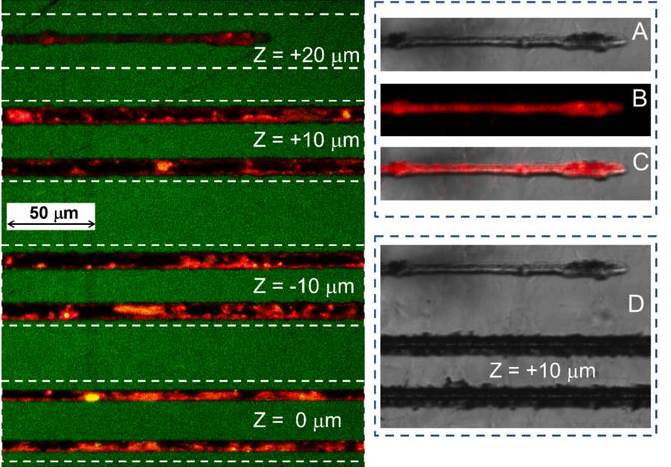

       金刚石的NV中心可用于量子信息、量子传感。NV中心常用电子束或氮离子束辐照产生，近期有研究提出了使用飞秒激光加工产生NV中心的方法。然而用激光辐照产生NV中心的研究集中在高重复频率激光方面，缺少对低重复频率激光的研究。为此，研究人员利用低重复率飞秒激光脉冲生成NV中心。首先通过化学气相沉积生产金刚石，然后利用775nm、150fs、重复频率1kHz的Ti蓝宝石激光器照射样品。激光器安装在电动定位台上，以10μm/s速度平移。测试显示，能量高于11mJ/cm2的激光脉冲，可以生成NV中心；14mJ/cm2的脉冲聚焦于样品表面上方15~20μm时，金刚石表面损伤最小；NV中心密度随激光脉冲数量增加而增加，但生成过程随机。

       这项研究分析了低重复频率飞秒激光产生NV中心的条件，可促进激光在生成NV中心方面的应用。

       论文：Localized nitrogen-vacancy centers generated by low-repetition rate fs-laser pulses
