中国超硬材料四十年发展及展望

中国超硬材料四十年发展及展望

----谨以此文献给中国人造金刚石诞生40周年

Review & Outlook at the 40th Year of
Superhard Material Industry in China

1 成就回顾及行业现状
1. Review of the Achievements
1.1 人造金刚石产量世界第一
1.1 The Largest Industrial Diamond Producing Country in the World

表1 人造金刚石年产量表
Table 1: the annual output of synthetic diamond in China
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位：百万克拉 Unit: Mil. Carats

年份	1966	1967	1968	1969	1970	1971	1972	1973	1974	1975	1976	1977	1978
产量	0.01	0.01	0.0075	0.016	0.46	1.34	1.105	1.19	1.37	1.87	2.6	3.12	4.78
年份	1979	1980	1981	1982	1983	1984	1985	1986	1987	1988	1989	1990	1991
产量	6.18	4.5	4.1	5	7	10	17	18	23	30	38	43	65
年份	1992	1993	1994	1995	1996	1997	1998	1999	2000	2001	2002
产量	110	200	240	260	320	440	500	750	1200	1600	2000

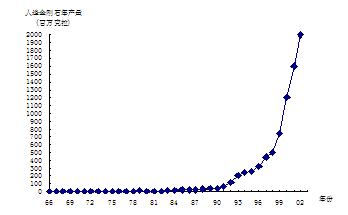

Chart 1 Industrial Diamond Output Development Trend

表2 2002年41家企业产量及分布情况［3］
单位：百万克拉（不含微粉）
Table 2. Industrial Diamond Output and Distribution of 41 enterprises in 2002[3]
Unit: Mil. Carats

产量

项目

＞100

（50 100］

（10 50］

（5 10］

＜5

合计

金刚石产量

878

126

333

1 396

企业数

囊括个别漏大量漏

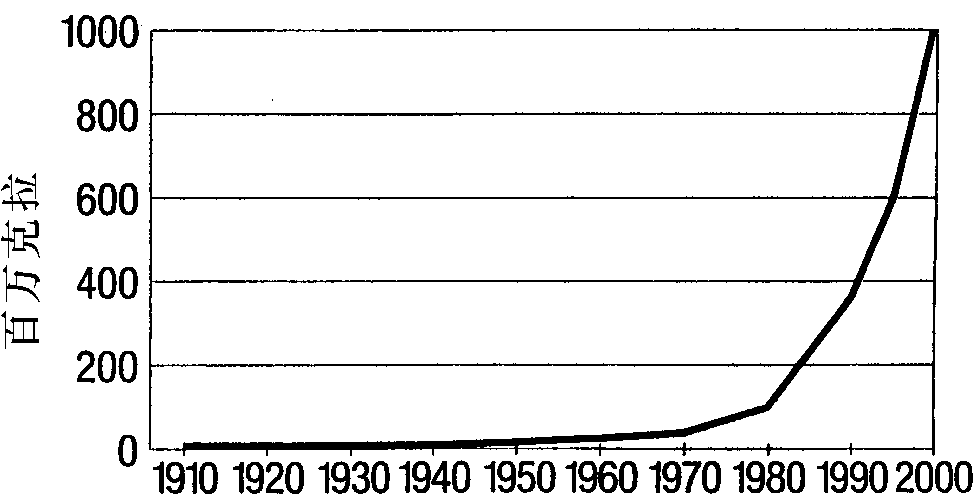

50年天然金刚石＊人造金刚石

1.2 立方氮化硼(cBN)产量迅猛增长
1.2 Sharp Increase in cubic Boron Nitride (cBN) Output

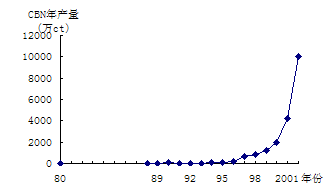

表3 立方氮化硼产量表(不含微粉)

单位：万克拉
Table3 output of cBN (exclude micro powder)
unit：Mil.

年份	1980	1988	1989	1990	1991	1992	1993	1994
产量	3.5	16.8	17.8	53	33.15	41.5	44.6	59.25
年份	1995	1996	1997	1998	1999	2000	2001	2002
产量	126	219.5	636.5	870.5	1 247.5	1 955	4 184.5	10 058

1.3 超硬材料复合片及深加工产品不断发展
1.3 On-going Development of PCD (Polycrystalline Diamond), and Its Associated Products

表4、1998年与2003年钻探用PCD和TSP消耗量比较表(估计值)
Table4 Consumption of drilling PCD & TSP in 1998 and 2003(Estimation)
Unit: PCS

PCD石油钻头

PCD煤田钻头

TSP地质钻头

钻头消耗量1998年

2003年

3 200支

6 000支

～0支

30 000支

PCD/TSP消耗量1998年

2003年

80 000片

150 000片

～0片

120 000片

800 000粒TSP

1 000 000粒TSP

表5. 1998年与2003年PCD的一些典型性能参数比较表

Table5 Comparison of some typical performance indices of PCD in 1998 and 2003

生产时期

金刚石层厚度

（mm）

常温下金刚石层磨损宽度

（mm）

750℃/20min

金刚石层磨损宽度

（mm）

常温下

抗冲击性

敲击次数

750℃/20min

敲击次数

750℃/20min

石墨化

1998年前后

0.7～1.0 mm

0.2~0.25

——

2003年

1.7～2.5 mm

0.14～0.17

60～300

无石墨化

1.4 金刚石膜及纳米金刚石的研究与应用取得可喜进展

1.4 Promising Development in the Research and Application of Diamond Film and Nanometer Diamond.

表6 中国几种CVD方法特点与性能

Table 6

	设备最大功率（千瓦）	生长最大直径／厚度（毫米）	最高生长速（微米/小时）	主要应用范围	说明
热丝法	30	125／>2	10	工具、热沉	产业化
直流喷射法	100	110／2	50	光学	产业化常用功率35千瓦
热阴极法	＜20	70／4	25	热沉	产业化
微波法	8	50-60	＜5	光学、纳米材料	常用工率5千瓦

纳米金刚石产品及应用效果表

产品名称	应用效果	工件	对比物
润滑油	摩擦系数比标准低30% , 抗磨性增加50%、摩擦表面的耐磨性提高2倍		普通润滑油
气雾剂	抛光效率提高10～100倍抛光效率提高4～5倍表面粗糙度从36nm降到10nm	光学表面金属表面	氧化铈磨料
油性研磨膏	精度提高一级粗糙度Ra从20.92nm降到6.3nm 球不圆度从196nm降到64nm	陶瓷球	微米级金刚石油性研磨膏
抛光悬浮液	粗糙度从12nm降到3.5nm，擦痕从40nm降到11nm 擦痕从32nm降到11nm	同种材料表面	含纳米SiO₂抛光悬浮液天然金刚石研磨膏人造金刚石研磨膏

1.5 超硬材料制品蓬勃发展

1.5 The Blossoming Development of Superhard Material Products

表7 被统计的20家企业产值规模分布情况表

Table 7 Distribution of product value of the 20 Enterprises surveyed

产值(百万元)

企业个数

年份

≥10

［5　 10)

［1 5)

＜1

1998

1999

2000

2001

2002

表8 1993～2002年十年间金刚石砂轮每克拉产值的变化

Table 8 changes in the cost of the industrial diamond grinding wheel from 1993 to 2002

工厂代号	工厂一			工厂二			工厂三
项目年份	产量（千克）	产值（万元）	元/克拉	产量（千克）	产值（万元）	元/克拉	产量（千克）	产值（万元）	元/克拉
1993	224	940	8.4	202	995	9.9	241	890	7.4
1994	320	1440	9	212	908	8.6	225	910	8.1
1995	/	/	/	196	920	9.4	/	/	/
1996	324	1052	6.5	172	388	4.5	/	/	/
1997	259	762	5.9	132	759	11.5	159	556	7.0
1998	237	628	5.4	156	434	5.6	/	/	/
1999	212	652	6.2	116	290	5.0	120	407	6.8
2000	254	467	3.7	203	899	8.9	150	511	6.8
2001	471	928	3.9	182	768	8.4	146	438	6.0
2002	484	791	3.3	168	513	6.1	176	548	6.2

金刚石制品应用举例

领域	应用情况
石材	加工基本金刚石化，推动了中国石材工业兴起并成为产销大国，世界荒料产量6870万吨，中国产量1680万吨(占世界产量24.5％)、板材产量1.4～1.6亿m²、消耗量6360万m²2002年出口创汇11.43亿美元
硬质合金	磨削金刚石工具化，取代传统磨具
玻璃	套料、切削、铣磨、磨边、倒角以至精磨抛光加工金刚石工具化，取代传统工艺。
石油、地质钻探	大量采用金刚石钻头，单只钻头进尺最高记录从1974年的2264.64米到2003年的4459米,单只钻头可连续打4口油井
磁性材料	磨削金刚石工具化，取代传统磨具
机械	高精高效切削逐步采用PCD&PCBN刀具、磨削采用cBN磨具,该类刀具磨具已进入轿车及摩托车工业，替代进口产品

1.6 金刚石压机及超高压技术显著进步，压机升级换代掀起热潮

1.6 Remarkable Improvements in Diamond Press & Super High-Pressure Technology A New Upsurge of Renewing the Press Is Being Set Off

中国六面顶压机发展情况

规格（MN）	6×6	6×8	6×10	6×12	6×13	6×14	6×15	6×17	6×18	6×20	6×34	6×39
缸径（mm）	280	320	360	400	400	420	450	460	500	550	630 650	1000
研制	1965	1984	1986	1986	1996	1998					2000	2002
装机	1966	1985	1986	1993	1998年以后						2001	2003
台数	到1998年约4000			到2003年约1600多，占总数的31.7%，4年多时间台数增加了10倍多

表9 中国金刚石压机分类台数(总数为5324台, 统计209个厂家)

Table 9 Chinese Diamond Press Categorization (total 5324)

类别	6×6MN	6×8MN	6×10MN	6×12MN	6×13MN	6×14MN
台数	417	2476	697	447	457	137
类别	6×15MN	6×17MN	6×18MN	6×20MN	6×34MN	两面顶压机
台数	63	63	96	380	37	54

表10 13个拥有百台以上压机的企业

Table10. 13 enterprises with more than 100 presses

企业	1	2	3	4	5	6	7	8	9	10	11	12	13
台数	572	309	247	200	152	152	147	144	143	138	114	108	106

表11、拥有百台以上六面顶压机的省区

省区	企业数	总台数	单缸当量总MN数	分类台数
				单缸压力（MN）
				6	8	10	12	13	14	15	17	18	20	34
河南	16	1 122	17 390	6	94	23	125	363	77		17	36	344	37
湖南	76	1 147	11 302	169	372	279	134	63	60	5	36	6	23
安徽	33	1 229	10 543	119	874	108	76	5		28	2	7	10
江苏	22	494	4 296	17	353	82	27	4		8		3
河北	6	265	2 546	8	105	104				22		16
湖北	7	223	1 999	4	157	16	44	1				1
浙江	5	184	1 586	2	151	23					8
广西	10	118	1 038	11	72	26	3	2				3	1

表12 1998年与2003年压机合成棒直径、单产等对比情况

Table 12 the comparison of the reaction capsule diameter vs output per production cycle from 1998 and 2003.

单缸压力项目		6MN	8MN	12MN	13MN	20MN	34MN	40MN
合成棒直径mm	1998年	18	23 25	28	30 35
合成棒直径mm	2003年（片状）（粉状）	25	25 27 18~20	33 27~28	33 27-28	40 33	52	60
单块产量	1998年	4	9 12	17	22
单块产量	2003年（片状）（粉状）	12	14 16	21 60~70	32 60~70	40 30	100	180~200
锯用料比例	1998年		30～36	38～40	4～45
锯用料比例	2003年（片状）（粉状）	35	40~45	40~45 60	45～50 60~70	50~60 60~70	60~70	60~70
最好的TTI值（1100℃）		1998年约为40，该种料比例5%；2003年为60，该料比例为>20%。
锤耗（kg／万克拉）		1998年行业平均为7~8；2003年行业平均<3（预计）

1.7 科研开发水平不断提高，高科技含量的新产品不断涌现

1.7 Improvement in the Scientific Research, Hi-Tech Product Surging

类别	水平及应用
高品级金刚石单晶	相当于发达国家上世纪90年代初高品级单晶从五年前的不足5%扩大20%以上
专用单晶	金刚石：含氮、含硼、黑色金刚石、SSD团聚自锐性金刚石 140/170以细高品级单晶立方氮化硼：棕色高韧性、黑亮色高强度CBN等多种专用型单晶
金刚石制品	1． φ105～350mm的热压涡轮锯片成功打入了国际市场 2．激光焊接设备及各类锯片、薄壁钻头产品比例大幅度提高，愈30家拥有超过40台的激光焊机，可焊接钻头直径φ27～250mm，刀头长×宽×高为15～50.8×2～6×5～15mm。 3．切割大理石已接近国外水平，切割花岗石绳锯达到国外同类产品寿命的80～90%，且性能价格比较好。 4．磨稀土永磁材料树脂砂轮，提高加工效率近40%，砂轮消耗费用降低3／4； 5． TN金刚石端齿滚轮替代进口产品，用于汽车、摩托车、发动机行业，安装精度(mm):H^+0.005₀，端跳0.002，型面跳动0.005，使用寿命3万次以上； 6．精密油石摩托车气缸，使气缸表面粗糙度Ra=0.4μm，缸圆度、圆柱度达5μm，油石寿命1～1.5万件/副，油石性能已达国际先进水平； 7．超薄超硬材料切割片最薄达0.1mm，精度为±2μm，其尺寸精度、形位精度和使用性能指标均达到国际同类产品先进水平，填补了国内空白，已批量用于电子信息产业的微细加工、精密模具、精密工具等加工领域，
立方氮化硼制品	1．摩托车连杆成形加工用精密cBN油石，使连杆内孔表面粗糙度Ra=0.2μm，孔圆度、圆柱度3μm，油石寿命7000件/副，性能达到国际先进水平； 2．汽车轴承内表面磨削用cBN陶瓷砂轮使磨削效率提高30%以上； 3．汽车凸轮轴磨削用2片组合φ400分块粘接cBN陶瓷砂轮，使用速度125m/s，综合性能接近国外同类产品水平； 4．汽车凸轮轴磨削用单片φ180～450mm陶瓷cBN砂轮，使用速度已达125m/s，磨削效率与工件质量接近国外同类产品水平；综合磨削成本比用国外同类产品降低30%以上，
专用设备仪器	1．六面顶金刚石压机从φ400缸径6×13MN发展到现在的φ630缸径6×34MN，甚至出现了φ1000缸径6×39MN压机； 2．两面顶金刚石压机从25 MN发展到30MN，60 MN压机试验证明使用良好，更大的压机已开始设计； 3．金刚石冲击韧性测定仪(测TI、TTI值)、磁化率测定仪、磁选机、粒度分布分析仪等高科技含量仪器设备均已在行业内推广使用。

1.8 超硬材料及制品大量出口国外，成为世界市场令人瞩目的出口大国

1.8 The Major Exporting Country for Superhard Material and Related Products

表13 中国超硬材料及制品出口的国家和地区(2002年)^［3］

Table 13 Exporting Countries and Regions for China's superhard Material and related products (2002)

洲别

亚洲(22个)

非洲(8)

欧洲(19)

拉丁美洲(3)

北美洲(3)

大洋洲(3)

国

家

或

地

区

孟加拉国^△、朝鲜、印度、伊朗^*、印度尼西亚^△、以色列、日本、马来西来、蒙古^△、菲律宾^△、沙特阿拉伯、科威特^△、新加坡、韩国、斯里兰卡^△、泰国、阿拉伯联合酋长国、越南、土耳其^*、巴基斯坦、中国香港、中国台湾

贝宁^△、埃及、摩洛哥^△、尼日利

亚^△、尼日尔^△、南非^△、加纳^△、坦桑尼亚^△

比利时、英国、德国、法国^△、爱尔兰^*、意大利、荷兰^△、西班牙^△、匈牙利^*、波兰、瑞士^*、俄罗斯联邦^*、白俄罗斯^*、乌克兰、捷克、斯洛伐克^*、罗马尼亚^*、芬兰^*、挪威

巴西^△、哥伦比亚^△、乌拉圭^△、

加拿大、

美国、墨西哥

澳大利亚^△、新西兰^△、巴布亚新几内亚

*：仅出口超硬材料，△：仅出口超硬材料制品。

*：superhard materials only，△： Superhard material products only

表14 近五年我国海关统计的金刚石出口情况

Table 14 Industrial Diamond Export Statistics by Customs Bureau of China in last 5 years

年份	出口量（百万克拉）	增长率%	出口额（千美元）	单价
1998	11.59	—	1 569.1	0.14
1999	43.8	278	5 416.1	0.12
2000	115.31	163	12 950	0.11
2001	152.79	32.5	15 401.4	0.10
2002	127.13	-16.8	12 169	0.10

2 行业发展中存在的主要问题与不足

2 Major Problems and Shortcomings Existing in Our Industry's Development

2.1 超硬材料质量低，名牌少，高档产品仍以进口为主

2.1 Low Quality, Lack of Brand Names, Inadequate R&D, High End Tools Depend on Import

表15 12家金刚石企业的产品结构^［12］

Table 15 Product range for 12 large industrial diamond producers[13]

级别项目企业代码	RVD			MBD			SMD			合计
级别项目企业代码	产量（千克）	产值（万元）	平均价值（元/克拉）	产量（千克）	产值（万元）	平均价值（元/克拉）	产量（千克）	产值（万元）	平均价值（元/克拉）	产量（千克）	产值（万元）	平均价值（元/克拉）
1	6230	2181	0.7	18050	4568	0.51				24280	6749	0.56
2	8260	826	0.2	7278	4885	1.34	2591	2791	2.15	18129	8502	0.94
3										12860	4500	0.7
4	4180	752	0.36				3900	2890	1.48	8080	3642	0.9
5	3927	785	0.40	3856	2699	1.40	1972	2465	2.50	9755	5949	1.22
6	3469	804	0.46	7571	7623	2.01	1060	753	1.42	12100	9180	1.52
7	3189	1500	0.94	1137	550	0.97	2189	1000	0.91	6512	3050	0.94
8	1580	330	0.42	960	546	1.14	555	646	2.33	3095	1522	0.98
9	314	54	0.34	750	419	1.12				1064	473	0.89
10	300	105	0.7	1200	1322	2.2	500	633	2.5	2000	2100	2.1
11	250	140	1.12	350	380	2.17	300	780	5.2	900	1300	2.89
12	54	14	0.52	115	100	1.74					114	1.35

表16 1997～2001年人造金刚石按产量计产品构成比^［12］

Table 16 Industrial diamond product breakdown from 1997～2001

年度	RVD（%）	MBD（%）	SMD（%）
1997	33.41	56.11	10.48
1998	27.16	60.19	12.65
1999	31.08	45.13	23.79
2000	33.10	45.66	21.24
2001	34.05	48.91	17.04

表17 日本进口人造金刚石的主要国家及数量与金额

Table 17 Main exporting countries to Japan (by quantity & value)

年份项目国别	2001				2002
进口国家和地区	数量（千克）	占总量 %	金额（千日元）	占总额（%）	数量（千克）	占总量 %	金额（千日元）	占总额（%）
中国	23420	25.37	252173	3.65	37312025	37.50	430777	6.58
韩国	3328	3.60	438284	6.34	4437590	4.50	443146	6.77
中国台湾					199	0.20	6449	0.10
中国香港					82	0.08	1446	0.02
英国	691	0.75	45010	0.65	622	0.60	41542	0.63
爱尔兰	33343	36.07	4112303	59.52	31739	31.90	3864138	59.00
比利时	224	0.24	20967	0.30	255328	0.26	24361	0.37
德国	145	0.17	38752	0.56	58	0.06	1232	0.02
瑞士	2438	2.64	367731	5.32	2482	2.50	395973	6.05
意大利					55	0.05	1258	0.02
俄罗斯					167	0.17	3321	0.05
乌克兰	9007	9.74	143163	2.07	4660	4.70	76527	1.17
美国	19641	21.25	1475437		17455	17.50	1255818	19.18
进口总数	92436		6909195		99574		6548960

表18 日本国进口人造金刚石价格统计（1993—2002年）单位：美元
Table 18 Statistics of Industrial Diamond Imported by Japan（1993-2002）
Unit：US$/ct

年份	平均	美国	爱尔兰	乌克兰	韩国	中国
1993年	1.69	1.09	2.62	0.21	1.16	0.077
1994年	1.40	1.02	2.23	0.17	1.62	0.054
1995年	1.03	0.79	1.93	0.14	1.49	0.062
1996年	0.74	0.75	1.33	0.14	1.57	0.071
1997年	0.68	0.73	1.18	0.13	1.55	0.12
1998年	0.78	0.74	1.23	0.16	1.57	0.114
1999年	0.68	0.65	1.21	0.14	1.41	0.08
2000年	0.59	0.59	1.02	0.13	1.3	0.087
2001年	0.61	0.62	1.01	0.13	1.08	0.088
2002年	0.53	0.58	0.98	0.13	0.81	0.093

注：本表美元单价系将日元按当年平均汇价折算得，其中：2001年122日元=1美元，2002年123.5日元=1美元。

Note: The price is based on the exchange rate of the respective year. 2001: 122 JPY=1 US$,
2002: 123.5 JPY=1US$

表19 中国与世界主要公司超硬材料品种牌号对照表

Table19 : Varieties Comparison between China and the Major Makers

项目	中国（16）		美国G。E。公司（35）		元素六公司（43）
项目	品种	编号	品种	牌号	品种	新牌号
树脂或陶瓷结合剂用金刚石	RVD	RVD	RVG	RVG RVG-56 RVG-30 RVG-D RVG-880	PDA	PDA、PDA999、PDA989、PDA878、PDA768、PDA657、PDA656、PDA446、PDA665、PDA555、PDA545、PDA433、PDA321
自锐性金刚石				MBG-P MBG-100
磨钢专用金刚石	SCD	SCD	CSG	CSG CSG-Ⅱ
金属结合剂用金刚石	MBD	MBD4 MBD6 MBD8 MBD10	MBG	MBG MBG-Ⅱ MBG600 MBG600T MBG660 MBG660T
锯切用金刚石	SMD	SMD SMD25 SMD30 SMD35 SMD40	MBS	MBS-910 MBS-915 MBS-920 MBS-925 MBS-930 MBS-935 MBS-940 MBS-945 MBS-950 MBS-955 MBS-960 MBS-965	SDA+	SDA100S、100+、85+、75+、65+、55+、45+、25+
					SDB1000	SDB1125、1100、1085、1075、1065、1055、1045、1025
					DSN	DSN47、45、43、40
修整用金刚石	DMD	DMD	MSD	MSD	SRD	SRD
立方氮化硼	CBN	CBN-Ⅰ CBN-Ⅱ	CBN CBN-500	CBN-Ⅰ CBN-Ⅱ CBN510 CBN520 CBN550 CBN560 CBN570	ABN200 ABN300 ABN600 ABN800	ABN200、260 ABN300、360 ABN600、615、660 ABN800、860
金刚石微粉或立方氮化硼微粉	MP-SD MP-CBN	MP-SD MP-CBN	标准系列 300 系列		MICRON	MICRON+MDA MICRON+CDA MICRON+ABN

2.2 制品专业化、专用化程度差，质量和品种发展缓慢

2.2 Lack of Tools with Specific Applications. Product Quality & Diversity Are Developing Sluggishly

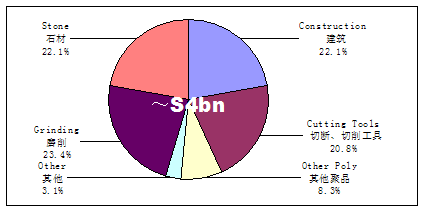

图5 世界超硬材料工具市场分布

Chart 5 World Market Distribution of super hard tools

表20 1995—1999日本金刚石与cBN砂轮的产值^［18］

Table20 The production value of Japanese diamond and CBN grinding wheel in 1995-1999

年份	金刚石砂轮产值（百万日元）	CBN砂轮产值（百万日元）	CBN砂轮占金刚石砂轮产值的百分数（%）
1995	18 856	7 400	39.2
1996	19 795	7 652	38.5
1997	21 057	8 400	39.9
1998	18 905	7 671	40.3
1999	19 146	7 156	37.4

2.3 人才缺乏创新能力不足研发投入不够

2.3 Inadequate Talent, Creativity & R&D

2.4 现代企业管理制度尚未完全建立，企业管理水平亟待提高

2.4 Modern Corporate Management System Has Yet to Be Adopted. An Imperative Need for Improving Corporate Management Skill

2.5 加强WTO规则和国家法规学习和贯彻执行,找准市场定位,规范市场秩序

2.5 Promote Better Understanding of WTO & National Policy & in Search of A Proper Marketing Role & Procedure

3 行业发展展望

3 Outlook of the Industry

3.1 石材工业的发展将拉动超硬材料行业发展

3.1 Stone Industry As A Driving-Force

表21 21世纪全球石材荒料产量以及使用量、国际贸易的预测

Table 21 indicates stone product forecast for the 21st century[15]

Table 21. The prediction of global stone production, consumption & trade for the beginning of the 21th century

年份	荒料产量（万吨）	使用量（亿平方米）	国际贸易
年份	荒料产量（万吨）	使用量（亿平方米）	贸易量（亿平方米）	占当年总产量（%）	与2002年相比较（倍）
2000	5 965	6.51	3.387	52
2005	8 370	9.14	5.211	57	1.5
2015	16 450	17.945	12.337	68.7	3.6
2025	32 400	35.3	29.2	82.5	8.6

说明：使用量、贸易量皆以2厘米原板材计。

Note: consumption & trade vol, based on 2 cm slab

3.2 建筑业的发展拉动超硬材料行业发展

3.2 Construction Industry As A Driving-Force

3.3磨削领域市场广阔

3.3 Vast Market in the Grinding Field

图6 金属结合剂、电镀金刚石磨具世界市场分布

Chart 6. World Market Distribution of MBD & ED Tools

1. 陶瓷、电子产品、铁氧体；2.聚晶刀坯；3.硬质合金；4.石材、珠宝；5.钢铁珩磨；6.塑料与合成材料；7.装饰玻璃；8.光学镜片；9.建筑、家具玻璃；10.汽车玻璃
1--Ceramic, Electronics, Ferrite 2-- Polycrystalline Blade 3-- Carbide
4-- Stones & Gems 5-- Steel Honing 6-- Plastics & Compound Materials
7- Decorative Glass; 8- Optical Lens; 9- Architecture and Furniture Glass ; 10- Automobile Glass

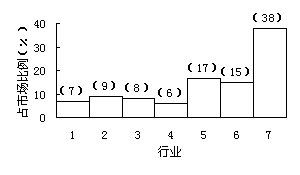

图7 树脂结合剂金刚石磨具世界市场分布

Chart 7 : World Market - Distribution of RBD Tools

1.石材加工；2.铁氧体；3.聚晶刀坯；4.玻璃加工；5.陶瓷及金属陶瓷；6.钢质硬质合金；7.硬质合金。

1- Stones; 2- Ferrite; 3- Polycrystalline Blade ; 4- Glass; 5- Ceramic & Metal Ceramic ; 6- Steel Carbide; 7- Carbide

表22 1993年世界超硬磨料磨具市场

Table 22 : World Market for Super Hard Materials & Tools in 1993

地区	超硬材料工具消费市场（亿美元）	磨削工具市场		金刚石磨具		cBN
地区	超硬材料工具消费市场（亿美元）	在总消费市场中的比例（%）	金额（亿美元）	金额（亿美元）	在磨削市场中的比例（%）	金额（亿美元）	在磨削市场中的比例（%）
全球	33	30	9.9	7.14	72	2.76	28
美洲	9.2	29.8	2.74	2	73	0.74	27
欧洲	11.5	26.5	3.04	2.24	74	0.80	26
太平洋地区	12.3	33.5	4.12	2.90	70	1.22	30

说明:太平洋地区不是今天的APEC，美国不在其内，中国无资料提供，也不在其内。

Note: Pacific Area doesn't refer to what is APEC today. USA not included. No information given to cover China.

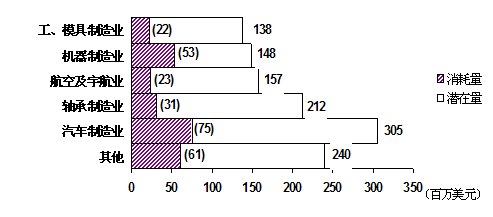

图8 1993年全世界CBN市场潜在量和消耗量

Chart 8: World Market for cBN Consumed & Potential in 1993

3.4 中国超硬材料行业的未来任重道远充满希望

3.4 Chinese Super Hard Materials - An Industry Full of Opportunity
